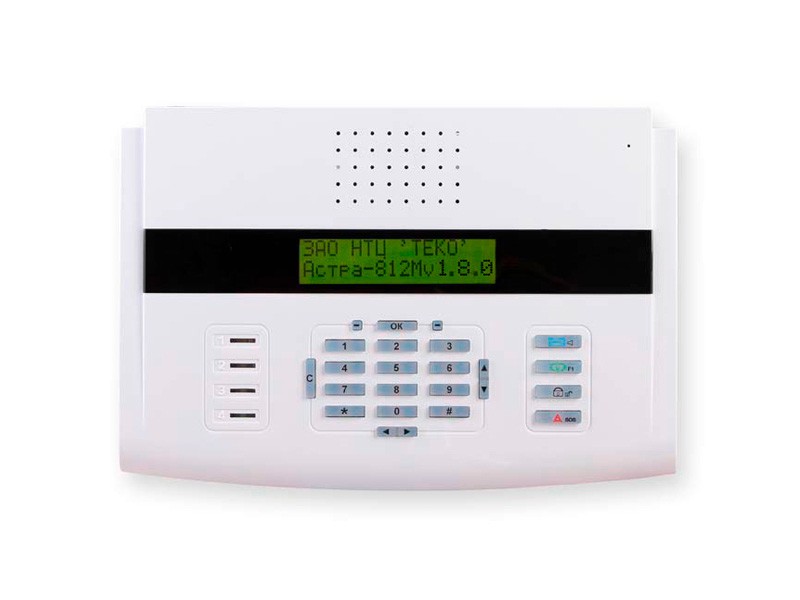

Особенности
Назначение
- организация автономной и централизованной охраны объектов от несанкционированных проникновений и пожаров путем контроля состояния:
- адресных радиоканальных извещателей системы Астра-РИ-М через внешние (подключены к линии расширения) и/или встроенный (устанавливается в виде модуля внутри корпуса ППКОП) радиоканальные приемо-передающие устройства;
- 2-х охранно-пожарных ШС и кнопки SOS;
- отображение всех извещений на жидкокристаллическом индикаторе (ЖКИ) с детализацией до индивидуального извещателя/ШС;
- управление средствами оповещения;
- выдача тревожных извещений на ПЦН через релейные выходы;
- выдача тревожных извещений по линии расширения на релейные модули Астра-821/822, модули индикации Астра-861, коммуникатор по GSM Астра-882, радиопередающее устройство РПД Астра-РИ;
- выдача извещений по интерфейсу UART на встроенный модуль Астра-PSTN;
- ведение журнала событий
Особенности
- максимальная емкость - 196 радиоустройств системы Астра-РИ-М;
- 2 охранно-пожарных шлейфа сигнализации с токовым контролем;
- кнопка SOS на правах охранного шлейфа сигнализации;
- возможность установки радиоприемного модуля (РПП) для извещателей системы Астра-РИ-М;
- возможность установки телефонного модуля Астра-PSTN для передачи информации о состоянии системы Астра-РИ-М пользователю в виде голосового сообщения и на ПЦН в виде цифрового потока в стандартах Ademco Contact ID, SIA 2 FSK по каналам связи проводных телефонных сетей общего пользования;
- возможность установки модуля резирвированного источника питания от сети 220 В, 50 Гц (187-242В), АКБ NiMH размер АА - 6 шт.;
- стабилизированный выход +12В с ограничением тока нагрузки 180+20 мА для питания проводных извещателей и внешнего оборудования;
- встроенный модуль голосового оповещения (опция);
- USB разъем для связи с ПК (задание режимов работы, смена ПО, считывание журнала событий);
- клавиатура с подсветкой;
- энергонезависимые календарь - часы;
- энергонезависимый журнал на 1000 событий;
- быстрый доступ с клавиатуры для просмотра журнала событий, состояний радиоустройств, ШС, разделов и т.д.
Основные данные
ППКОП выпускается с завода-изготовителя с установленным ПО версии 1_х_х для работы в системе Астра-РИ-М.
Работа ППКОП основана на анализе информации, получаемой от встроенного РПП и/или от РПУ по линии расширения, и контроле до 192 зарегистрированных радиоканальных извещателей различных типов.
ППКОП обеспечивает:
- распределение зарегистрированных извещателей в логические разделы (до 48) с режимами:
- "Автовзятие",
- "Тихая тревога",
- "Круглосуточный";
- сквозную системную нумерацию всех радиоустройств (от 1 до 196);
- регистрацию (в журнале) событий в системе по разделам и зарегистрированным в разделах радиоканальным извещателям;
- назначение времени задержки на вход /выход для всех разделов;
- присвоение разделам буквенных наименований;
- постановку на охрану с исключением зон индивидуально для каждого раздела. В заводской настройке постановка на охрану с исключением зон запрещена для всех разделов. Необходимость включения функции определяется при установке ППКОП на объекте;
- снятие с охраны под принуждением;
- отображение уровня принимаемых сигналов от радиоканальных извещателей;
- режимы работы выходных реле и выходов типа "открытый коллектор":
- "ПЦН-тревога",
- "Взят/снят",
- "Контрольная лампа",
- "Исполнительный",
- "Круглосуточный",
- "Звуковой",
- "Специальный";
- постановку на охрану/снятие с охраны по полномочиям:
- ключами Touch memory (ТМ) или устройствами, формирующими код формата ТМ (РПУ Астра-РИ-М, РПУ Астра-Р исполнение ТМ). Количество регистрируемых идентификаторов ТМ - 96,
- кодом пользователя с клавиатуры. Количество кодов из 3 - 6 знаков до 96;
- установку статуса извещений;
- управление звуковыми оповещателями;
- выдачу извещений по линии расширения на релейные модули Астра-821/822, модули индикации Астра-861, GSM коммуникатор Астра-882, радиопередающее устройство РПД Астра-РИ;
- выдачу извещений по интерфейсу UART на встроенный телефонный модуль Астра-PSTN;
- контроль и частичную настройку GSM коммуникатора Астра-882 и модуля Астра-PSTN.
- Регистрация всех радиоустройств и установка режимов работы осуществляется со встроенной клавиатуры с доступом по паролю инженера или с персонального компьютера (ПК);
- наиболее удобный способ настройки - программирование с ПК (программа Pconf-R);
- подключение к ПК обеспечивается через интерфейс USB;
- в ППКОП обеспечивается передача журнала событий в ПК с помощью программы для ПК Pconf-R . При обработке журнала событий на ПК доступна фильтрация по заданным параметрам и печать;
- ППКОП не предназначен для использования в составе систем автоматического управления пожаротушением.
Характеристики
| Производитель : |
Астра |
| Модель : |
Астра-812М |
| Напряжение питания : |
12 В |
| Ток потребления (без учета внешней нагрузки) : |
500 мА |
| Максимальный ток нагрузки выхода +12 В : |
180÷20 мА |
| Максимальный ток, коммутируемый реле : |
0.1 А |
| Максимальное напряжение, коммутируемое реле : |
100 В |
| Максимальный ток нагрузки выхода открытый коллектор (ОС1) : |
0.1 А |
| Максимальный ток нагрузки выхода открытый коллектор (ОС2) : |
1.5 А |
| Максимальное напряжение нагрузки выхода ОС1 : |
12 В |
| Максимальный напряжение нагрузки выхода ОС2 : |
30 В |
| Время технической готовности : |
10 с |
| длина линии расширения, при R <100 Ом, C< 0,033 мкФ : |
200 м |
| Габаритные размеры : |
282 х 194 х 51 мм |
| Температура : |
от -10°С до +50°С |
| Относительная влажность воздуха без конденсации влаги : |
до 95% при +35°С |
