Особенности
Назначение изделия
- Комплект «Security Hub» является первым шагом пользователя к системе Умный дом, управляемой из любого места, где есть доступ в сеть Интернет.
После подключения абонентского контроллера к серверу провайдера, установки приложения и размещения радиодатчиков из комплекта пользователь получает простейшую систему охраны, которую впоследствии можно расширить беспроводными датчиками протечки воды, задымления, температуры и др.
Основные данные
- электропитание SH осуществляется через вход USB 2.0 типа B от сетевого адаптера c номинальным напряжением 5 В и током 1 А;
- для обеспечения резервирования электропитания внутри SH имеется держатель батареи и разъем для подключения литий-ионной (Li-Ion) аккумуляторной батареи (АКБ) типоразмера 2/3 A с номинальным напряжением 3,7 В, емкостью 600 или 700 мА/ч (в зависимости от текущей комплектации);
- датчик движения Астра-5121 предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения, формирования извещения о тревоге и передачи извещения по радиоканалу на SH. Датчик устойчив к перемещению домашних животных весом до 20 кг;
- датчик открытия двери/окна Астра-3321 предназначен для блокировки на открывание или перемещение конструкций, выполненных из магнитонепроводящих (алюминиевых, деревянных, пластиковых и т.д.) материалов, формирования извещения о тревоге и передачи извещения по радиоканалу на SH.
Особенности

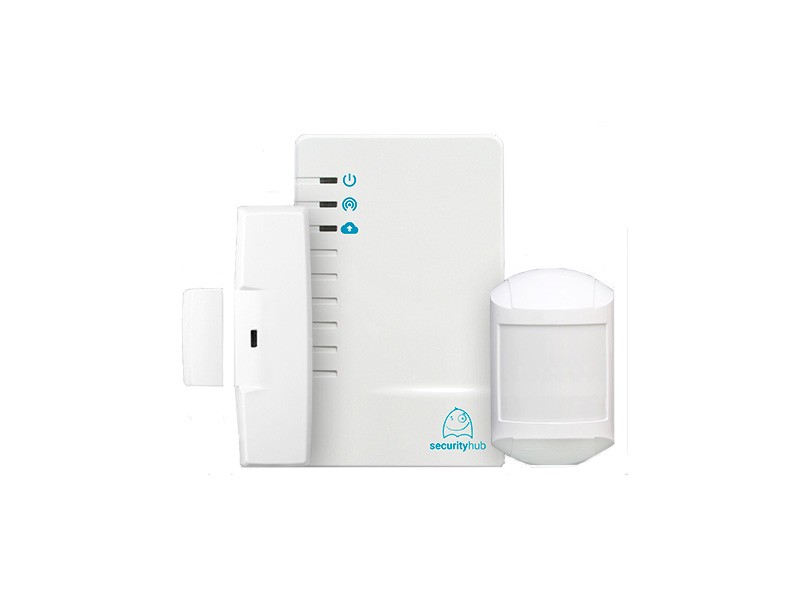

- комплект состоит из абонентского контроллера Security Hub (SH) с аккумуляторной батареей, сетевого адаптера с кабелем USB, радиодатчиков движения и открытия двери/окна с элементами питания. Функционал комплекта расширяется беспроводными датчиками разбития стекла, протечки воды, задымления и др.;
- настройка и обслуживание SH производится с помощью мобильного или веб приложения и встроенной в него пошаговой инструкции пользователя. Мобильное приложение устанавливается из магазина приложений;
- SH обеспечивает обмен информацией с мобильным и веб приложениями через публичный сервер:
- по проводному каналу, через разъем типа RJ45 (Ethernet 10BASE-T) и сеть провайдера,
- по беспроводному каналу, через SIM карту (GPRS/EDGE) оператора сотовой связи стандарта GSM;
- SH обменивается данными с датчиками в диапазоне частот (434,42±0,2%) МГц по протоколу «Астра-РИ-М» и поддерживает максимум 30 радиодатчиков.
- настроенный SH обеспечивает:
- работу с сервером по каналу TCP,
- регистрацию (добавление) радиодатчиков,
- обработку состояний радиодатчиков,
- выдачу состояний радиодатчиков на встроенный индикатор и клиентское приложение;
Характеристики
| Производитель : |
Астра |
| Модель : |
Security Hub |
| Абонентский контроллер «Security Hub» |
| Напряжение основного питания : |
5 В ± 5% |
| Максимальный ток потребления, не более : |
500 мА |
| Номинальный ток потребления, не более : |
200 мА |
| Напряжение питания от АКБ : |
от 3,3 до 4,2 В |
| Время работы от АКБ,не менее : |
4 ч |
| Порог передачи информации о разряде АКБ : |
3,5 В |
| Время заряда полностью разряженной батареи, не более : |
10 ч |
| Время технической готовности, не более : |
60 с |
| Габаритные размеры : |
136 × 86 × 38 мм |
| Масса без АКБ : |
0,14 кг |
| Датчик движения Астра-5121 |
| Диапазон обнаруживаемых скоростей перемещения : |
от 0,3 до 3,0 м/с |
| Напряжение питания : |
от 2,8 до 3,6 В |
| Габаритные размеры : |
86 × 54 × 41 мм |
| Датчик открытия двери/окна Астра-3321 |
| Расстояние срабатывания : |
от 20 до 30 мм |
| Расстояние восстановления : |
от 13 до 23 мм |
| Напряжение питания : |
от 2,8 до 3,6 В |
| Габаритные размеры : |
109 × 34 × 27 мм |
|
Условия эксплуатации |
| Диапазон температур для SH : |
от - 10 до + 50 °С |
| Диапазон температур для Астра-5121 : |
от - 10 до + 50 °С |
| диапазон температур для Астра-3321 : |
от - 20 до + 50 °С |
| Относительная влажность воздуха без конденсации влаги : |
до 98 % при + 40 °С |
|
Радиоканал |
| Рабочая частота : |
434,42 МГц (литера «3») |
| радиус действия радиоканалана прямой видимости, не менее* : |
100 м |
* Радиус действия в значительной степени зависит от конструктивных особенностей помещения, помеховой обстановки. Максимальные параметры дальности обеспечи-ваются при выполнении наилучших условий установки SH и датчика.
