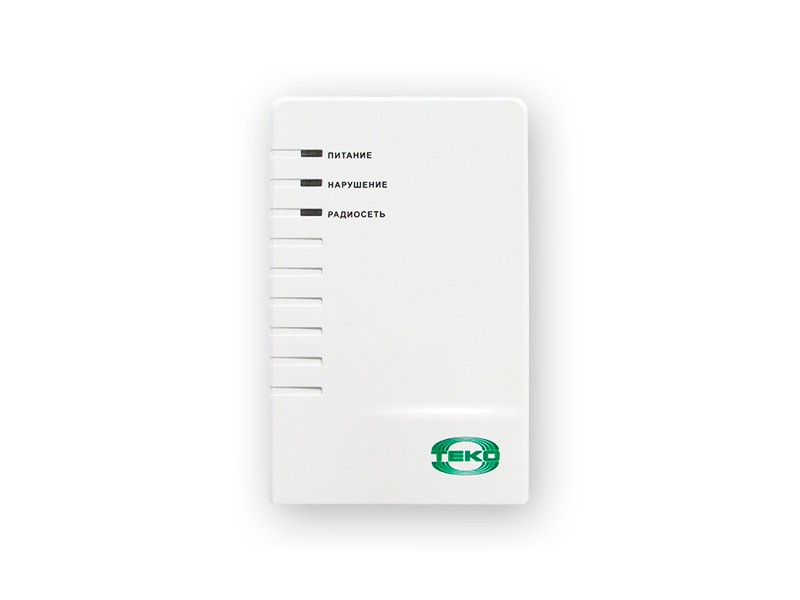

Особенности
- автономная работа:
- прием и декодирование извещений от зарегистрированных извещателей системы Астра-РИ-М,
- выдача извещений на встроенные релейные выходы и выход открытый коллектор,
- выдача в двухпроводный интерфейс RS-485 для подключенных блоков расширения (индикации и реле);
- расширитель беспроводных зон в составе системы с центральным ППКОП Астра серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro);
- ретранслятор (РТР) сигналов в составе системы Астра-РИ-М для увеличения дальности системы.
Особенности
- 2 режима радиоканала, устанавливаемые перемычкой и кнопкой на плате РР либо через программу для компьютера Pconf-RR или ПКМ Астра Pro:
- режим 1 обеспечивает работу с радиоканальными извещателями:
- выпуска до декабря 2015 года,
- выпуска с декабря 2015 года, но со снятой перемычкой Rmod,
- Астра-361РК, Астра-3531, Астра-421РК2, Астра-4511РК2, РПД Астра-РИ
- режим 2 обеспечивает работу с радиоканальными извещателями с оптимизированным радиоканалом выпуска с декабря 2015 года с установленной перемычкой на вилку Rmod;
- 3 основных режима работы:
- автономный - заводский режим РР, версия программного обеспечения RRa-rim-av2_х,
- системный - устанавливается сменой ПО на версию RRs_rim-av1_х с помощью программы для компьютера ПКМ Астра Pro,
- ретранслятор (РТР) - режим устанавливается перемычкой и кнопкой на плате РР (и для автономного и для системного);
- автономный режим обеспечивает:
- регистрацию до 48 радиоустройств системы Астра-РИ-М разных типов,
- регистрацию извещателей с помощью кнопки на плате РР либо через программу для компьютера Pconf-RR,
- поддержку до 4-х РТР с одним уровнем ретрансляции,
- регулировку времени контроля канала связи:
- от 2 минут для режима 2,
- 10/20/40 минут для режима 1 (для радиоизвещателей исп.РК2 поддерживается выбор 5 минут),
- смену частотной литеры РР с помощью перемычки и кнопки на плате РР либо через программу Pconf-RR,
- программирование 3-х релейных выходов и 1 выхода типа «открытый коллектор» с помощью перемычек и программы Pconf-RR,
- поддержка по цифровому интерфейсу RS-485 дополнительных блоков реле Астра-823/824 (общее количество до 6 шт.), блоков индикации Астра-863 исп. А/АР (общее количество 2 шт.),
- выбор режима работы выхода ТМ: выдача кода в формате ключа Touch memory (ТМ) или режим переключателя (взят/снят), с помощью программы Pconf-RR,
- формирование уникального кода ТМ для каждой кнопки управления брелока РПДК Астра-РИ-М;
- системный режим обеспечивает:
- работу в качестве расширителя беспроводных зон в составе системы с применением центрального ППКОП серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro),
- подключение до 4-х РР к центральному ППКОП серии Pro,
- информационный обмен с ППКОП по интерфейсу RS-485,
- регистрацию до 192 радиоустройств системы Астра-РИ-М разных типов (до 48 радиоустройств с применением Астра-712 Pro),
- поддержку до 16 РТР (по 4 на каждый РР) с одним уровнем ретрансляции;
- режим ретранслятора (РТР) обеспечивает:
- ретрансляцию сигналов от 47 радиоустройств разных типов,
- смену частотной литеры с помощью перемычки и кнопки на плате РР,
- регистрацию извещателей с помощью кнопки на плате РР либо через программу для компьютера;
- обеспечивается возможность сохранения и восстановления резервных копий памяти регистрации радиоустройств в РР, РТР через ПК (программы ПКМ Астра-Pro, Pconf-RR)
- два входа питания (основной и резервный) по ГОСТ Р 53325;
- интерфейс USB для связи с ПК;
- не требуется получения разрешений на применение от органов государственной радиочастотной службы;
- интеграция со сторонним оборудованием:
Лунь-11 mod.2 (СПИ «Орлан», ООО «Охрана и безопасность»),
МБД-02 (контроллер «Приток-А-КОП», Охранное бюро «Сократ»),
Аларм-12 (АСОС «Алеся», ЗАО НТ «Аларм»).
Основные данные
Тактика работы выходов РР в заводских настройках:
- реле 1 (Relay1) / реле 2 (Relay2) отображают состояние тревоги всех зарегистрированных радиоканальных извещателей по тактике «круглосуточная охрана»:
- замкнуты при отсутствии тревожных извещений от радиоканальных извещателей зарегистрированных в память РР,
- разомкнуты при получении тревожного извещения;
- реле 3 (Relay 3) отображает все неисправности (кроме «Вскрытия») радиоканальных извещателей, зарегистрированных в память РР:
- замкнут при отсутствии извещений «Нет Связи», «Блокирование радиоканала», «Неисправность» от извещателей,
- разомкнут в случае возникновения данных событий;
- выход типа «открытый коллектор» (ОС) отображает состояние корпуса всех радиоканальных извещателей, зарегистрированных в память РР:
- включен (замкнут) при отсутствии события «Вскрытие» от извещателей,
- выключен (разомкнут) в случае возникновения данного события.
Характеристики
| Производитель : |
Астра |
| Модель : |
Астра-РИ-М РР |
| Рабочие частоты : |
литера 1: 433.42 МГц
литера 3: 434.42 МГц |
| Радиус действия радиоканала на открытой местности, не менее : |
для извещателей - 300 м
для КТС - 1000 м
для РПДК - 1000 м
для РТР - 1500 м
для РПД Астра-РИ - 2000 м |
| Мощность МРР в режиме передачи, не более : |
10 мВт |
| Напряжение питания : |
от 10 до 28 В |
| Ток потребления при напряжении 12 В, не более : |
100 мА |
| ток потребления при напряжении 24 В, не более : |
80 мА |
| Время технической готовности, не более : |
60 с |
| Длина линии интерфейса RS-485 при условии применения кабеля типов КСВ-0.52/КСПВГ 0.2-0.5/УТП-5 : |
до 1000 м |
| Габаритные размеры : |
136 х 86 х 38 мм |
| Температура эксплуатации : |
от -10°С до +55°С |
| Относительная влажность воздуха без конденсации влаги : |
до 98% при +40°С |
| Степень защиты оболочкой : |
IP20 |
