Особенности
Назначение изделия
- Прием по радиоканалу извещений от зарегистрированных устройств оконечных объектовых (УОО), тревожных кнопок (ПДУ) и передача извещений по интерфейсной линии RS-485 на ПЦН
Основные данные
- автономный режим работы УОП обеспечивает:
- регистрацию до 48 устройств оконечных объектовых (УОО) и тревожных кнопок ПДУ,
- индикацию состояний УОО/ПДУ,
- выдачу извещений:
- на релейные выходы Relay1, Relay2,
- на выход типа открытый коллектор ОС с режимом работы "Звуковой",
- по интерфейсу LIN на выносные модули индикации "Астра-861", релейные модули "Астра-821", "Астра-822";
- расширенный режим работы УОП обеспечивает:
- регистрацию до 250 устройств оконечных объектовых (УОО) и тревожных кнопок ПДУ,
- передачу информации от объектовых устройств и тревожных кнопок по интерфейсу RS-485 на пульт "ПЦН Астра-Y" или ПК с установленным ПО АРМ Астра-Y,
- для подключения к ПК применяется устройство сопряжения "Астра-984",
- интерфейс LIN не используется;
- не требует получения разрешений на применение от органов государственной радиочастотной службы
Особенности
- двусторонняя радиоканальная связь с квитированием;
- радиус действия радиоканала УОП со штатной антенной до 3400 м в прямой видимости;
- радиус действия радиоканала УОП с внешней антенной до 12400 м в прямой видимости;
- NEW: поддержка тревожных кнопок ПДУ Астра-Y (начиная с версии ПО 4_0). ПДУ занимает в УОП один адрес и раздел. Каждый ПДУ передает извещение о тревоге на отдельный круглосуточный раздел с автовзятием. Автовзятие производится автоматически через 10 с или по команде оператора на ПЦН;
- поддержка двухуровневой ретрансляции извещений с объектов* (начиная с версии ПО 3_0). Функцию ретранслятора выполняет УОО в зависимости от уровня ретрансляции, назначенного ему при регистрации;
- 2 режима работы УОП:
- автономный,
- расширенный;
- автономный режим - работа без пульта "ПЦН Астра-Y" или компьютера;
- расширенный режим - совместная работа с пультом "ПЦН Астра-Y" или компьютером с установленным ПО АРМ Астра-Y для мониторинга охраняемых объектов;
- переключение частотного канала;
- переключение мощности передающего тракта;
- постоянный контроль связи по радиоканалу;
- выбор времени контроля радиоканала от 4 до 40 мин;
- тестирование радиоканала;
- контроль напряжения электропитания;
- контроль вскрытия корпуса;
- возможность программирования перемычками при отсутствии ПЦН;
- возможность использования выносных антенн
* Тревожные кнопки ПДУ не поддерживают ретрансляцию, работают только напрямую с УОП.
Характеристики
| Производитель : |
Астра |
| Модель : |

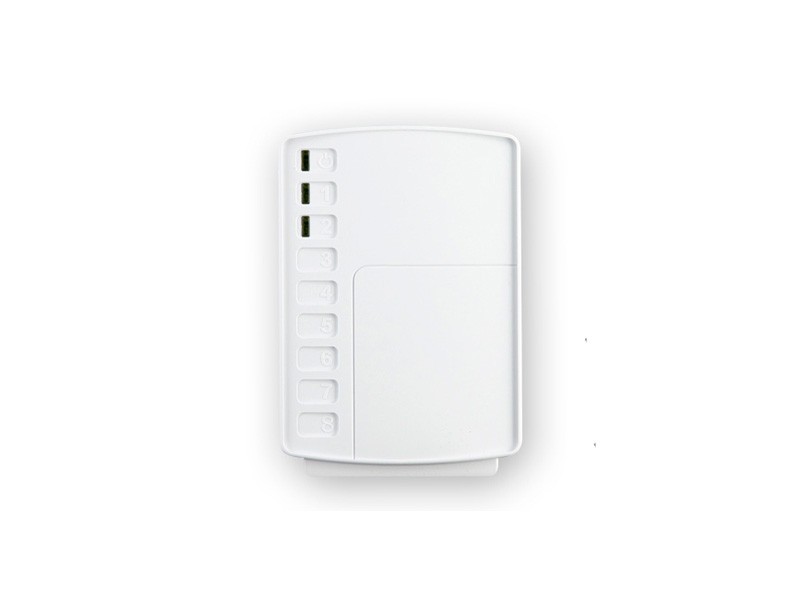

Астра-Y УОП(Устройство оконченное пультовое) |
|
Параметры радиоканала |
| Диапазон частот : |
433,92± 0,2 % МГц |
| Количество частотных каналов : |
16 |
| Чувствительность приемного тракта : |
-102 дБм |
| Мощность передающего тракта* : |
10/30/100 мВт |
| Дальность радиоканала со штатной штыревой антенной при мощности 10/100 мВт : |
2500/3400 м |
| Дальность радиоканала с внешней антенной АШ-433 при мощности 10/100 мВт, : |
4500/8700 м |
| Дальность радиоканала с внешней антенной АШ-433 на УОП, АН-433 на УОО при мощности 100 мВт : |
12400 м |
| Напряжение питания : |
от 10,5 до 15 В |
| Максимальный ток потребления : |
180 мА |
| Время технической готовности к работе : |
5 с |
| Максимальное напряжение нагрузки релейных выходов Relay1, Relay2 : |
100 В |
| Максимальный ток нагрузки выходов Relay1, Relay2 : |
100 мА |
| Максимальное постоянное напряжение нагрузки выхода ОС : |
70 В |
| Длина интерфейсной линии расширения LIN (при R <100 Ом, C< 0,033 мкФ), не более : |
200 м |
| Длина интерфейсной линии RS-485, не более : |
1000 м |
|
Условия эксплуатации |
| Температура : |
от -10 до +50°С |
| Относительная влажность воздуха без конденсации влаги : |
до 95% при +35°С |
| Степень защиты оболочкой : |
IP41 |
* В заводских настройках 10 мВт.
