Описание
- Работа в составе адресной пожарной системы Астра-А с центральным ППКОП серии Pro (Астра-812 Pro или Астра-8945 Pro)* через расширитель проводной адресный Астра-А РПА;
- Управление и контроль клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов и иных исполнительных устройств, питающихся от напряжения 220 В
* ППКОП версии 5_0 и выше
Особенности
- Работа в адресной линии связи (АЛС), формируемой расширителем проводным адресным (РПА);
- Возможность управления заслонкой противопожарных клапанов типов: электро-механический с возвратной пружиной, реверсивный, электромагнитный по команде ППКОП, полученной по АЛС;
- Контроль нагрузки реле на обрыв и на КЗ и передача в ППКОП информации о целостности линии нагрузки;
- Контроль положения клапана по концевикам;

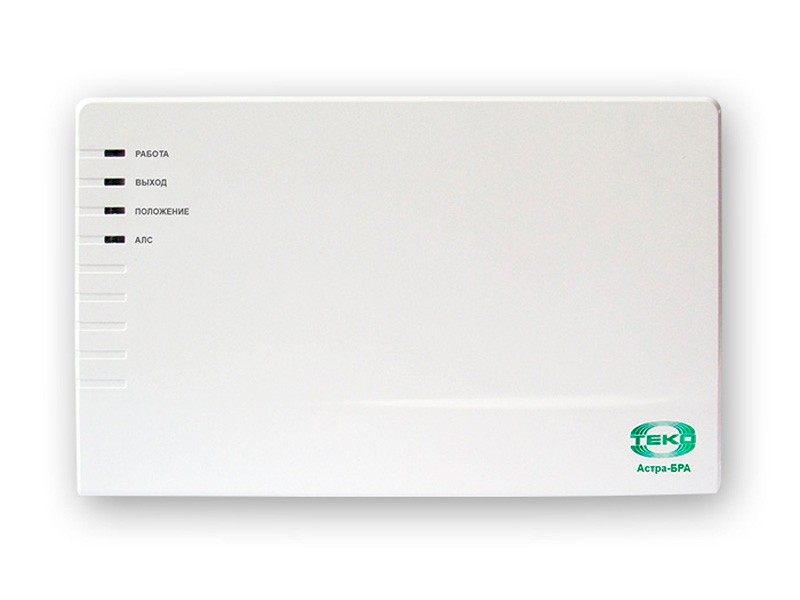

- Световая индикация работы БРА, состояния клапана, выходов и АЛС;
- Тест клапана;
- Работа в одном из двух режимов:
- режим «Клапан», при котором БРА реализует специальные алгоритмы управления клапанами,
- режим «Блок реле», при котором БРА обеспечивает работу одного релейного выхода с контролем цепи нагрузки;
- в обоих режимах работа с контролем или без контроля целостности цепей нагрузки (в зависимости от настройки).
Основные данные
- Источником извещений для БРА являются разделы ППКОП;
- БРА может управляться только одним ППКОП;
- БРА обеспечивает программирование режимов работы из меню «Модуля настройки» ПКМ Астра Pro;
- Электропитание БРА (сигнальной части) осуществляется от линии питания АЛС (клеммы «+» и «-»), силовой части (L1, N, L2) – от сети 220 В;
- Электропитание силовой части БРА (реле, ШС) осуществляется от основного (клеммы L1, N) и резервного (клеммы L2, N) источников питания напряжением 220 В. При отсутствии основного питания БРА автоматически переходит на резервное; при восстановлении основного питания - переключается на основное питание.
ВНИМАНИЕ!
НА ВХОДЫ L1 и L2 МОЖЕТ ПОДАВАТЬСЯ ТОЛЬКО ОДНА И ТА ЖЕ ФАЗА! ПОДАЧА РАЗНЫХ ФАЗ ЗАПРЕЩЕНА!
Информативность
Характеристики
| Производитель : |
Астра |
| Модель : |
Астра-45А вариант ПД |
| Напряжение питания |
| Cиловой части : |
от 187 до 242 В |
| Cигнальной части (от АЛС) : |
от 6.0 до 27.6 В |
| (Cиловая и сигнальная части гальванически развязаны) : |
| Ток потребления, не более |
<
| от 220 В : |
20 мА |
| от АЛС : |
0.5 мА |
| Мощность потребления от сети 220 В (без учета потребления клапана), не более : |
5 Вт |
| Длина кабеля интерфейса АЛС от БРА к РПА, не более : |
1000 м |
| Максимальное коммутируемое напряжение : |
250 В |
| Максимальный коммутируемый ток при напряжении 250 В : |
1 А |
| Минимальный коммутируемый ток (для реле в режиме с контролем целостности цепи нагрузки) : |
0.6 А |
| Напряжение в дежурном режиме : |
от 8.5 до 14 В |
| Действующее значение напряжения пульсаций на клеммах ШС, не более : |
50 мВ |
| Ток короткого замыкания ШС, не более : |
20 мА |
| Время интегрирования ШС : |
300±30 мс |
| Сопротивление проводов ШС (без учета выносного элемента), не более : |
150 Ом |
| Сопротивление утечки между проводами ШС или каждым проводом и «Землей», не менее : |
50 кОм |
| Сопротивление ШС : |
см. таблицы ниже |
| Время технической готовности, не более : |
10 с |
| Габаритные размеры, не более : |
216×135×39 мм |
| Условия эксплуатации |
| Температура : |
от -10 до +55°С |
| Относительная влажность воздуха без конденсации влаги : |
до 93% при +40°С |
| Степень защиты оболочкой : |
IP30 |
